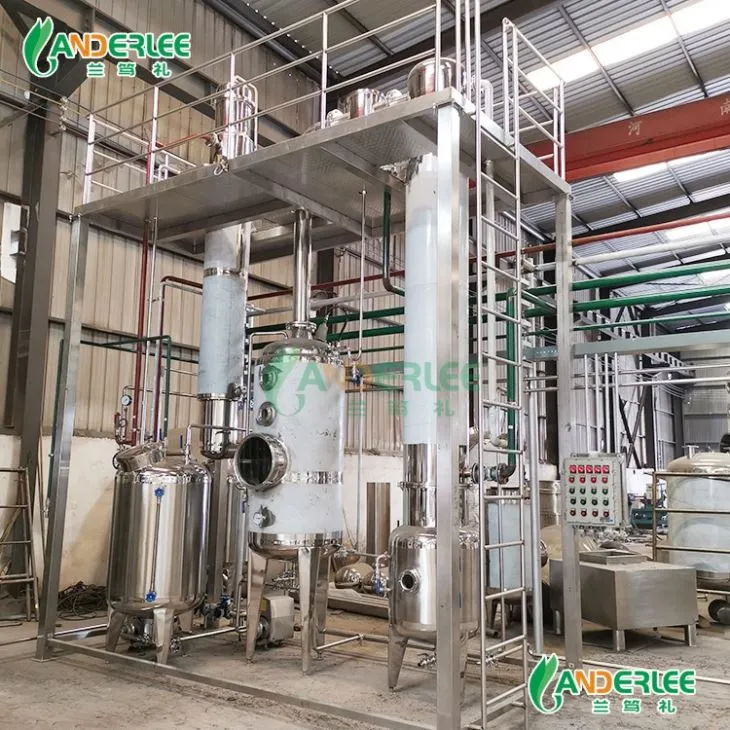

Einführung
Fallfilmverdampfer (FFE) ist ein hoher effektiver Verdampfer mit großem Heizbereich und Kühlbereich und arbeitet unter Vakuumsituation .
Wir können mehrere FFE in der Reihe . um die mehr ffe, desto energiesparender . entwerfen
Arbeitsbeschreibung
Fallfilmverdampfer verwendet eine Fütterungspumpe, um das flüssige Material von einem Fütterungstank in den Spannheizung und dann zum Verdampfer zu pumpen, wo das flüssige Material, das während seines Sturzes von oben nach unten durch Schwerkraft erhitzt wurde Separator . Danach fließt das gasförmige Lösungsmittel zum Kondensator und wird auf Flüssigkeit abgekühlt und wird vom Empfänger empfangen . Der gesamte Prozess befindet sich unter Vakuum .
Struktur
Fallfilmverdampfer bestehen hauptsächlich aus Verdampfer, Verdunstungskammer, Dampf-Flüssigkeitsabscheider, Kondensator, Flüssigkeitsempfänger, Vorschubtank, Vorschubpumpe, Lösungsmittelpumpe, Produktpumpe und Vakuumsystem, elektrisches Steuerungssystem, Rohrleitungen usw. .}
Merkmale
1) Das Konzentrationsverhältnis ist hoch, der Wärmeübertragungskoeffizient ist hoch, macht die viskose Flüssigkeit leicht zu fließen und zu verdampfen;
2) Die materielle Flüssigkeit ist leicht erhitzt, die Heizzeit ist kurz und die Verdampfungstemperatur niedrig, was für die Konzentration wärmeempfindlicher Materialien geeignet ist.
3) Die Geräte können mit CIP -Reinigungsrohren ausgestattet werden, die in situ gereinigt werden können, einfach zu bedienen sind und keine Sackgassen;
4) Die vollständige Ausrüstung hat eine schöne und kompakte Struktur, einen kleinen Fußabdruck und eine stabile und zuverlässige Leistung .
Modell
Die Modelle einer FFE
|
|
Gebühr -50 |
Gebühr -200 |
Gebühr -300 |
Gebühr -600 |
|
Verdunstungskapazität (kg/h) |
50 |
200 |
300 |
600 |
|
Dampfdruck (Balken) |
0,5 bis 1 |
|||
|
Heizbereich (m2) |
3 |
6 |
7.5 |
18 |
|
Kühlbereich (m2) |
6 |
15 |
18.5 |
45 |
|
Gewonnene Alkoholkonzentration (Grad) |
70 bis 85 |
|||
|
Vakuum (-bar) |
-0.5 bis -0.8 |
|||
Das Modell von FFE in Serie
|
Modell |
Ein ffe |
Zwei ffe |
Drei FFE |
Vier ffe |
Fünf FFE |
|
Wasserverdunstung (t/h) |
0,05 bis 2 |
1 bis 5 |
1,5 bis 20 |
3 bis 40 |
5 bis 60 |
|
Fütterungskonzentrat |
8 bis 12%(nach besonderer Situation des Kunden) |
||||
|
Auslasskonzentrat |
35 bis 70%(gemäß den Anforderungen des Kunden) |
||||
|
Dampfdruck (Balken) |
0,5 bis 1 |
4 bis 7 |
|||
|
Dampfverbrauch (kg/h) |
Gemäß Verdampfungsprozessparameter |
||||
|
Verdunstungstemperatur |
46 bis 90 Grad |
||||
|
Heiztemperatur |
85 bis 120 Grad |
||||
Anwendungsbereiche
The falling film evaporator has the characteristics of high heat transfer efficiency and rapid heating of materials. It is especially suitable for the evaporation and concentration of fermentation broth containing active bacteria and heat-sensitive products. , Maltose and other aqueous solutions are continuously evaporated and concentrated at low temperatures, and can also be used in the pharmaceutical, chemical, biological Engineering, Umweltschutz und andere Branchen .
